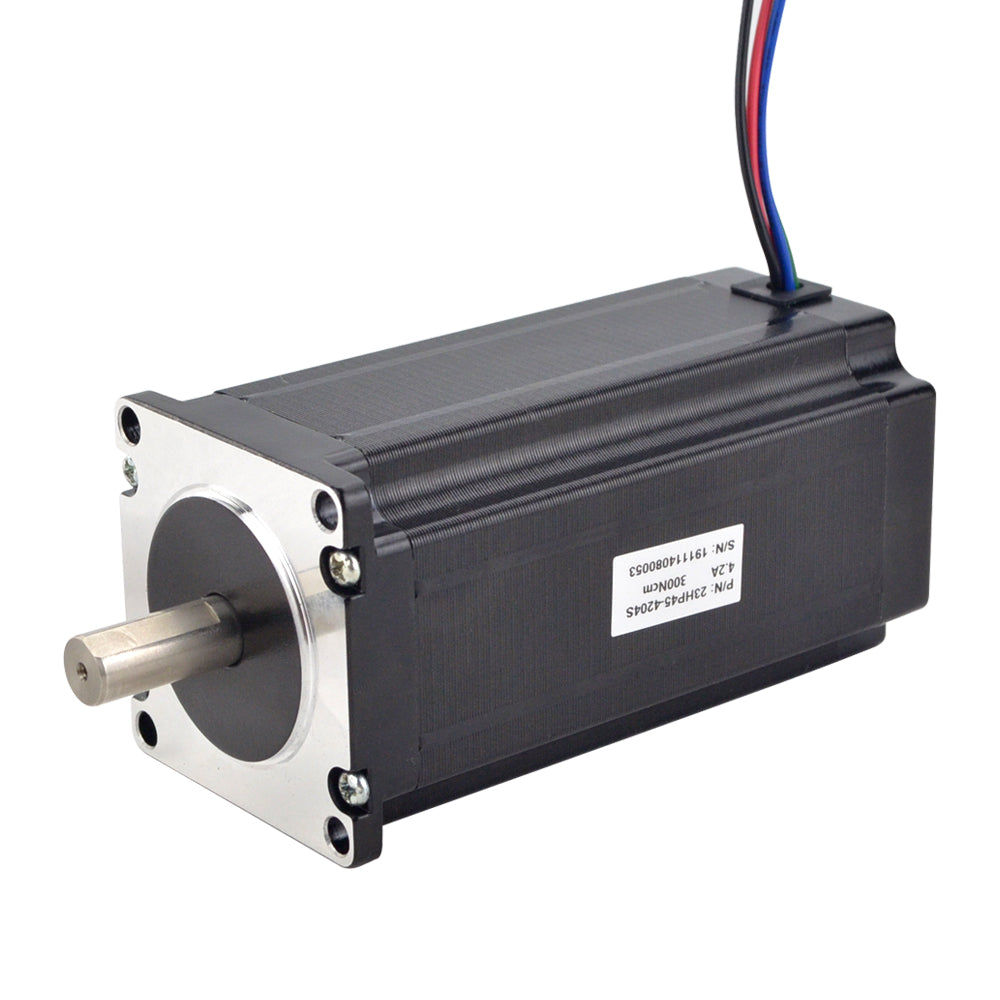

P-Serie Nema 23 Bipolar 3Nm (425oz.in) 4,2A 57x57x113mm 4 Drähte Schrittmotor CNC

Elektrische Spezifikation

• Hersteller-Teilenummer: 23HP45-4204S
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltedrehmoment: 3,0 Nm (425 oz.in)
• Nennstrom/Phase: 4,2 A
• Phasenwiderstand: 0,9 Ohm ± 10 %
• Induktivität: 3,8 mH ± 20 % (1 kHz)

Physikalische Spezifikation

• Rahmengröße: 57 x 57 mm
• Körperlänge: 113 mm
• Wellendurchmesser: Φ10mm
• Schaftlänge: 24mm
• D-CUT Schaftlänge: 20mm
• Anzahl der Leitungen: 4
• Leitungslänge: 400 mm
• Gewicht: 1,8 kg

Verbindung
